So sánh xi lanh khí nén 1 chiều và 2 chiều chi tiết

Trong các hệ thống khí nén công nghiệp, xi lanh khí nén đóng vai trò là cơ cấu chấp hành quan trọng, quyết định trực tiếp đến lực, hành trình và độ ổn định của chuyển động. Việc lựa chọn xi lanh khí nén 1 chiều hay 2 chiều không chỉ ảnh hưởng đến hiệu suất vận hành mà còn liên quan đến chi phí đầu tư, tiêu thụ khí và độ bền hệ thống. Dưới đây là phần so sánh chi tiết giúp khách hàng dễ dàng lựa chọn đúng loại xi lanh phù hợp với nhu cầu thực tế.

Tổng quan về xi lanh khí nén 1 chiều và 2 chiều

Xi lanh khí nén 1 chiều (tác động đơn) là loại xi lanh sử dụng khí nén để tạo lực theo một hướng, hành trình ngược lại được đưa về vị trí ban đầu nhờ lò xo hồi hoặc tải ngoài. Nhờ cấu tạo đơn giản và chỉ sử dụng khí cho một hành trình, dòng xi lanh này có ưu điểm tiết kiệm khí nén và chi phí đầu tư thấp. Tuy nhiên, lực đẩy bị giảm một phần do lực cản của lò xo và hành trình thường không dài.

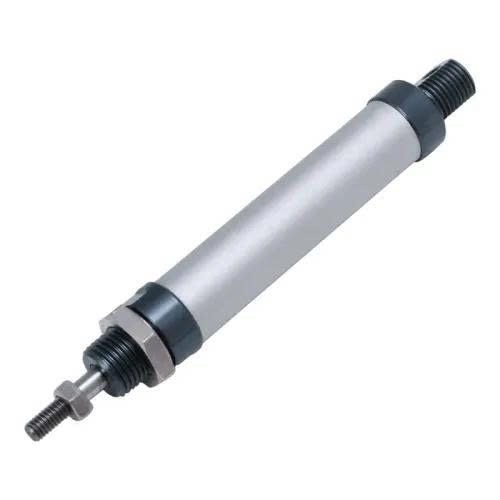

Xi lanh khí nén

Trong khi đó, xi lanh khí nén 2 chiều (tác động kép) sử dụng khí nén cho cả hai hành trình tiến và lùi. Nhờ đó, thiết bị có thể tạo lực mạnh và ổn định ở cả hai chiều, đáp ứng tốt các ứng dụng yêu cầu tải lớn, hành trình dài và độ chính xác cao. Đây cũng là dòng xi lanh được sử dụng phổ biến trong các hệ thống tự động hóa hiện đại.

So sánh chi tiết về cấu tạo, nguyên lý và khả năng làm việc

Tiêu chí	Xi lanh khí nén 1 chiều	Xi lanh khí nén 2 chiều
Cấu tạo	Gồm piston, thân xi lanh, 1 cổng cấp khí và lò xo hồi vị bên trong	Gồm piston, thân xi lanh và 2 cổng cấp khí cho hai buồng trước – sau, không có lò xo
Nguyên lý hoạt động	Cấp khí → piston di chuyển tạo lực theo một hướng; ngắt khí → lò xo đẩy piston về vị trí ban đầu	Cấp khí vào một buồng để piston tiến, cấp khí vào buồng còn lại để piston lùi
Lực tác động	Chỉ mạnh ở một chiều, bị giảm do lực cản của lò xo	Lực mạnh và gần như đồng đều ở cả hai chiều
Độ ổn định lực	Không ổn định bằng do phụ thuộc vào độ nén của lò xo	Ổn định và chính xác hơn trong suốt hành trình
Hành trình làm việc	Thường ngắn, bị giới hạn bởi chiều dài lò xo	Có thể thiết kế hành trình dài, linh hoạt theo yêu cầu
Khả năng điều khiển tốc độ	Điều khiển đơn giản, ít tùy chọn	Điều khiển linh hoạt tốc độ ở cả hai chiều tiến và lùi
Tiêu thụ khí nén	Ít hơn do chỉ sử dụng khí cho một hành trình	Nhiều hơn do sử dụng khí cho cả hai hành trình
Van điều khiển sử dụng	Thường dùng van 3/2	Thường dùng van 4/2, 5/2 hoặc 5/3
Khả năng làm việc liên tục	Phù hợp chu kỳ làm việc thấp đến trung bình	Phù hợp hệ thống hoạt động liên tục, tần suất cao
Mức độ ứng dụng trong tự động hóa	Chủ yếu cho cơ cấu đơn giản, tải nhẹ	Phổ biến trong dây chuyền tự động hóa, tải trung bình đến nặng

Bảng so sánh trên cho thấy xi lanh khí nén 1 chiều có lợi thế về sự đơn giản và tiết kiệm khí, trong khi xi lanh khí nén 2 chiều vượt trội về lực, hành trình, khả năng điều khiển và độ ổn định khi vận hành trong các hệ thống công nghiệp hiện đại.

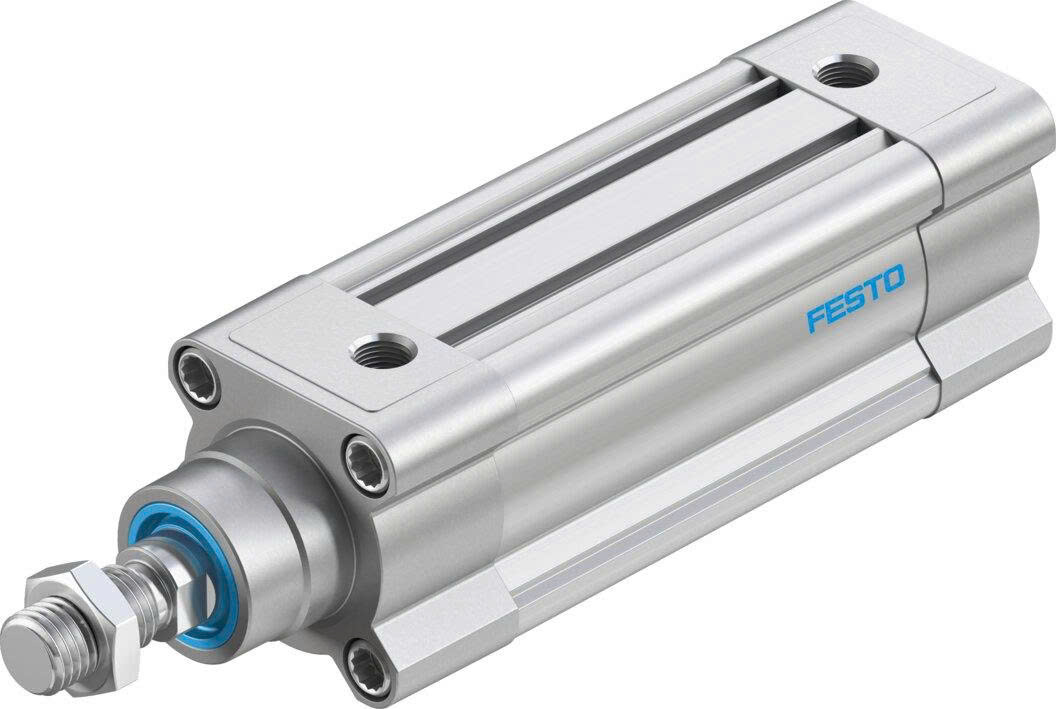

Xi lanh khí nén

Ứng dụng thực tế trong công nghiệp

Trong thực tế sản xuất, mỗi loại xi lanh sẽ phù hợp với những nhóm ứng dụng khác nhau.

– Xi lanh khí nén 1 chiều thường được sử dụng trong các cơ cấu có tải nhẹ và hành trình ngắn như:

• Cơ cấu kẹp sản phẩm

• Cơ cấu đẩy phôi

• Phân loại sản phẩm

• Cơ cấu chốt chặn

• Các thiết bị bán tự động

Ưu điểm lớn của dòng xi lanh này là khi mất khí, piston tự động hồi về nhờ lò xo, đảm bảo an toàn trong một số ứng dụng đặc thù.

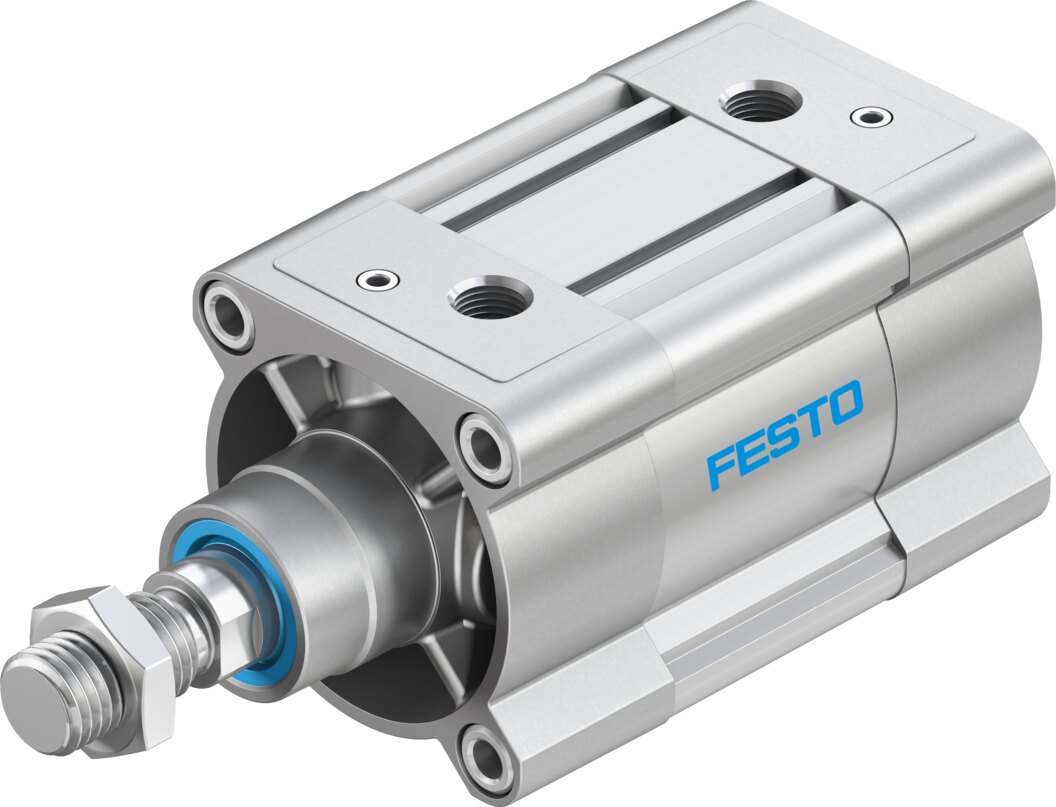

Xi lanh khí nén

– Xi lanh khí nén 2 chiều lại là lựa chọn tối ưu cho:

• Dây chuyền sản xuất tự động

• Máy đóng gói

• Máy dập

• Hệ thống nâng hạ

• Ngành gỗ, cơ khí, thực phẩm, bao bì

Khả năng tạo lực mạnh, hành trình dài và kiểm soát tốc độ ở cả hai chiều giúp xi lanh 2 chiều trở thành giải pháp truyền động phổ biến trong các nhà máy hiện đại.

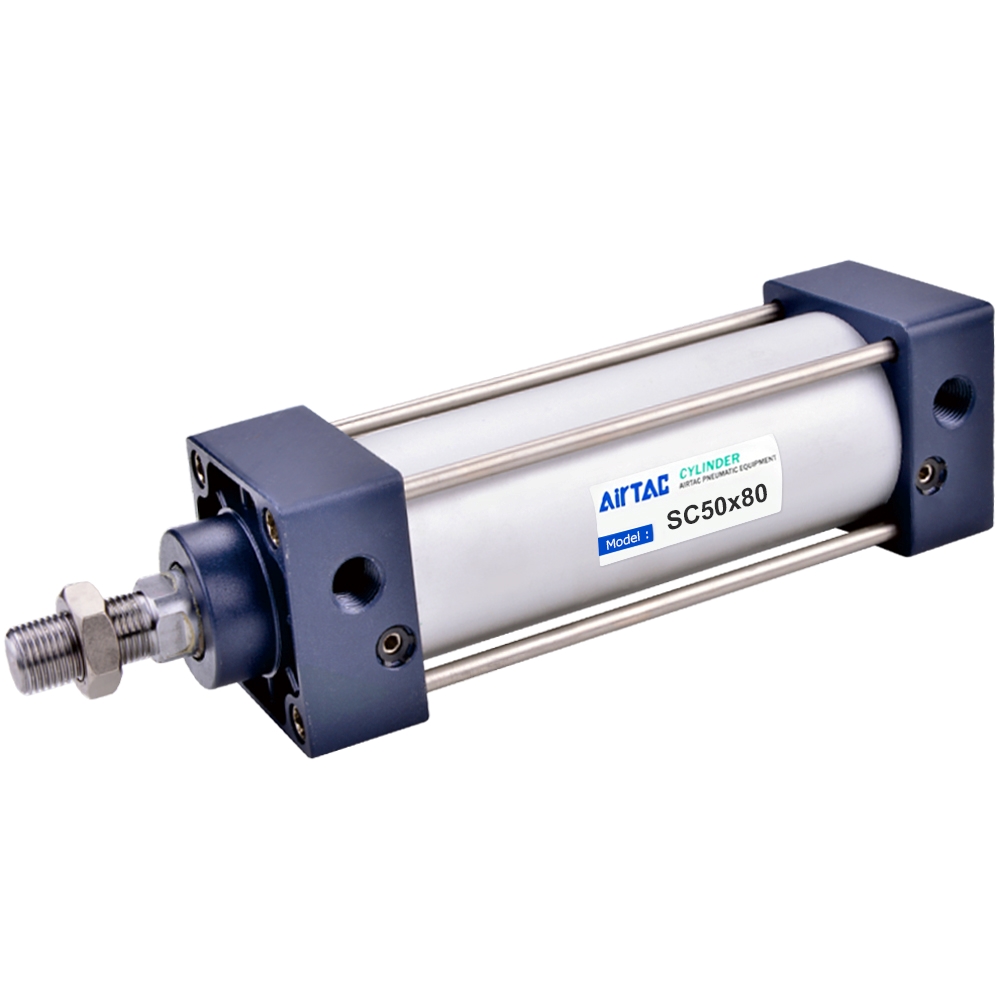

Xi lanh khí nén

Nên chọn xi lanh khí nén 1 chiều hay 2 chiều?

Việc lựa chọn loại xi lanh phù hợp cần dựa trên yêu cầu thực tế của hệ thống.

– Xi lanh khí nén 1 chiều là giải pháp tối ưu khi:

» Cơ cấu chỉ cần lực theo một hướng

» Tải nhẹ

» Hành trình ngắn

» Cần tiết kiệm khí nén

» Hệ thống đơn giản, chi phí thấp

– Xi lanh khí nén 2 chiều nên được sử dụng khi:

» Yêu cầu lực mạnh và ổn định

» Hành trình dài

» Cần kiểm soát tốc độ và vị trí chính xác

» Hệ thống làm việc liên tục

» Ứng dụng trong dây chuyền tự động hóa

Xi lanh khí nén

Cả xi lanh khí nén 1 chiều và 2 chiều đều có những ưu điểm riêng và được ứng dụng rộng rãi trong công nghiệp. Nếu xi lanh 1 chiều phù hợp với các cơ cấu đơn giản, tiết kiệm khí và chi phí đầu tư thấp thì xi lanh 2 chiều lại là lựa chọn tối ưu cho các hệ thống tự động hóa yêu cầu lực mạnh, độ chính xác cao và vận hành ổn định lâu dài.
