Hướng dẫn cài đặt xi lanh khí nén nhỏ gọn

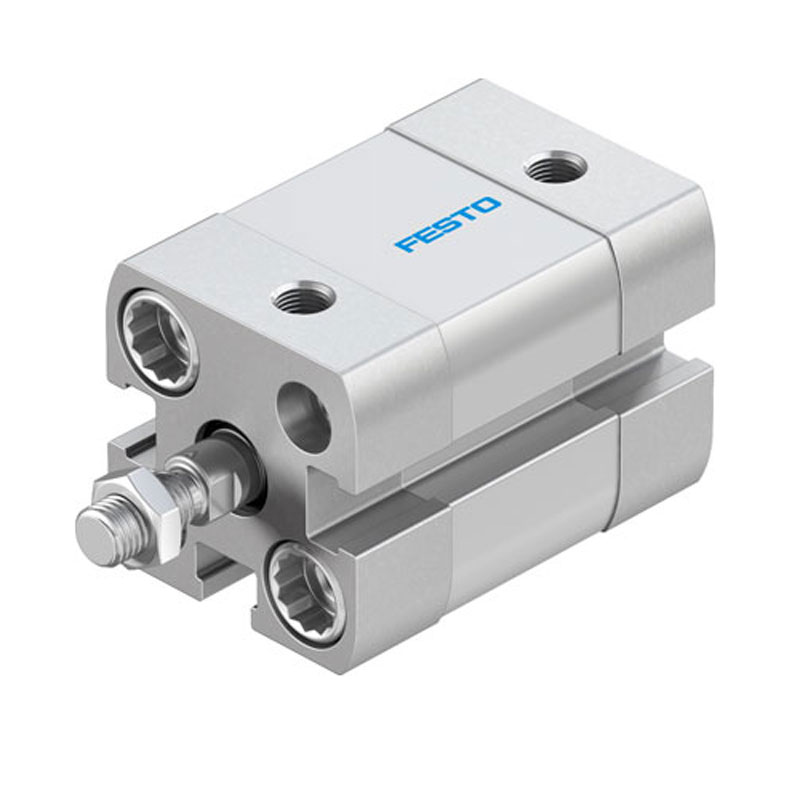

     Dòng xi lanh nhỏ gọn ADN của Festo là một trong những sản phẩm nổi bật, đã được phát triển từ những năm 1950 với mục tiêu tối đa hóa hành trình trong không gian nhỏ. Hiện nay, dòng ADN có nhiều kích thước khác nhau và các tùy chọn tiên tiến như piston từ tính hoặc kiểu dáng không xoay (non-rotating), đáp ứng đa dạng nhu cầu công nghiệp.

Những lưu ý trước khi lắp đặt xi lanh khí nén nhỏ gọn

Khi lựa chọn xi lanh, các nhà thiết kế cần cân nhắc:

   – Chức năng chính của xi lanh: Đẩy, kéo, nâng hay quay.

   – Không gian lắp đặt: Xem xét các góc hạn chế, vị trí cố định và khả năng bảo trì.

   – Tùy chọn giá đỡ: Nhiều nhà sản xuất có thể cung cấp giải pháp tùy chỉnh hoặc tối ưu giá đỡ tiêu chuẩn để phù hợp với ứng dụng.

Các tùy chọn lắp đặt xi lanh nhỏ gọn

Cách gắn xi lanh phụ thuộc vào chuyển động mà bạn cần thực hiện:

Lắp Xi Lanh Cho Chuyển Động Thẳng

Đối với các ứng dụng cần chuyển động thẳng (đẩy, kéo hoặc nâng), nên chọn giá lắp cứng.

   – Bắt vít trực tiếp vào đáy hoặc nắp cuối xi lanh.

   – Sử dụng bu lông vào các giá gắn ống tay áo hoặc các ngàm NFPA tiêu chuẩn có sẵn.

Lắp Xi Lanh Cho Chuyển Động Quay

Nếu xi lanh thực hiện chuyển động quay quanh một trục:

   – Dùng các giá gắn linh hoạt như Clevis, giá gắn mắt hoặc trunnion.

   – Cho phép xi lanh di chuyển theo vòng cung đồng thời hạn chế các chuyển động ngang.

Lựa Chọn Vị Trí Hỗ Trợ Xi Lanh

   – Lắp theo đường tâm: Mặt phẳng lắp đi qua trung tâm xi lanh. Ví dụ: giá đỡ lỗ thông, mặt bích phía sau.

   – Lắp không theo đường tâm: Mặt phẳng không đi qua trung tâm, tạo mômen uốn. Ví dụ: vấu bên, giá đỡ chân.

Hỗ Trợ Thanh Piston

Trong các ứng dụng cần hỗ trợ thanh piston khi mở rộng, bạn có thể cân nhắc:

   – Ống chặn bên trong: Ngăn piston tiếp xúc đầu trước, giảm mài mòn và tăng tuổi thọ.

   – Xi lanh đôi thanh truyền: Hỗ trợ cả hai đầu nắp, giảm tải lên piston.

   – Xi lanh thanh đôi: Có thể lắp đặt theo chiều dọc hoặc ngang, phù hợp với tải trọng lớn.

Lời Khuyên Khi Sử Dụng Xi Lanh Nhỏ Gọn

    Các xi lanh khí nén nhỏ gọn không chỉ tối ưu không gian mà còn cung cấp hành trình dài trong phạm vi hạn chế. Để đảm bảo hiệu suất và tuổi thọ cao nhất, làm việc trực tiếp với nhà sản xuất hoặc nhà cung cấp uy tín sẽ giúp bạn chọn được xi lanh và giá đỡ phù hợp nhất cho ứng dụng của mình.
