Địa chỉ cung cấp xi lanh trượt khí nén uy tín tại TP.HCM

     Độ chính xác và tính ổn định của cơ cấu chuyển động luôn là yếu tố quyết định hiệu suất của dây chuyền tự động hóa, và xi lanh trượt khí nén chính là giải pháp được nhiều doanh nghiệp ưu tiên lựa chọn. Việc tìm đúng đơn vị cung cấp uy tín tại TP.HCM giúp đảm bảo thiết bị chính hãng, phù hợp thông số kỹ thuật và tối ưu chi phí đầu tư. Kim Long Phát hiện là đối tác cung cấp xi lanh trượt khí nén cho nhiều nhà máy, đơn vị chế tạo máy với dịch vụ tư vấn nhanh và hỗ trợ kỹ thuật chuyên sâu.

Xi lanh trượt khí nén là gì?

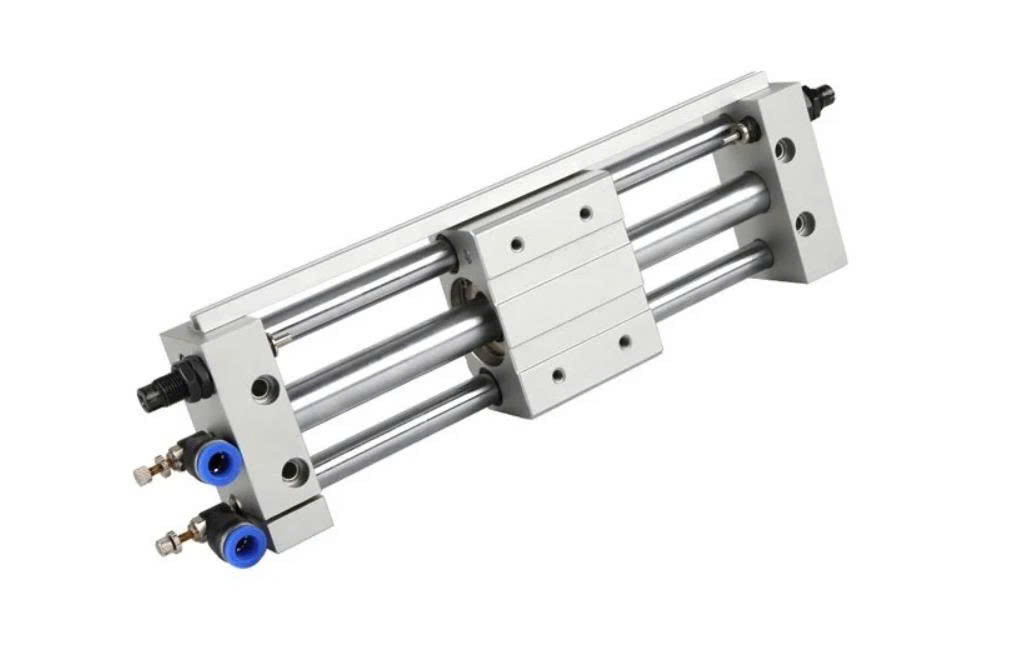

     Xi lanh trượt khí nén là thiết bị truyền động tuyến tính sử dụng khí nén để tạo lực đẩy hoặc kéo, đồng thời tích hợp cơ cấu dẫn hướng trượt tuyến tính trong cùng một cụm thiết bị. Khác với xi lanh khí nén tiêu chuẩn chỉ có ty piston, xi lanh trượt được thiết kế thêm thanh dẫn hướng hoặc ray trượt để đảm bảo bàn trượt di chuyển chính xác theo phương thẳng, hạn chế rung lắc và chống xoay.

     Nhờ cấu trúc tích hợp này, xi lanh trượt có thể chịu tải ngang tốt hơn, phân bổ lực đều hơn và đảm bảo độ ổn định cao trong suốt hành trình hoạt động. Đây là ưu điểm quan trọng trong các hệ thống tự động hóa yêu cầu độ lặp lại chính xác.

>>>> Xem thêm: Phân phối xi lanh khí nén 1 chiều chất lượng, giá tốt toàn quốc

Cấu tạo cơ bản và nguyên lý hoạt động của xi lanh trượt khí nén

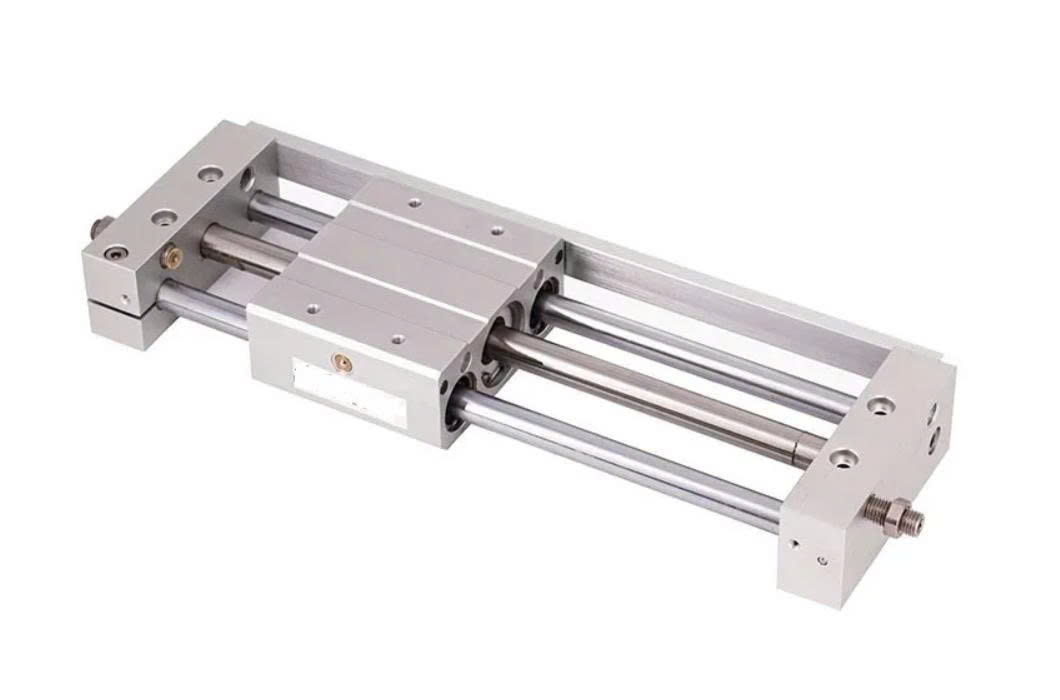

Cấu tạo của xi lanh trượt khí nén

     Để hiểu rõ vì sao thiết bị này có độ ổn định cao, cần xem xét cấu tạo bên trong.

     • Thân xi lanh: Thân xi lanh thường được chế tạo từ hợp kim nhôm anod hóa hoặc vật liệu có độ cứng cao, giúp giảm trọng lượng nhưng vẫn đảm bảo độ bền cơ học. Bên trong là buồng khí chứa piston.

     • Piston và buồng khí: Piston được đặt trong thân xi lanh và di chuyển khi có áp suất khí nén tác động. Khi khí được cấp vào một đầu, piston sẽ dịch chuyển theo hướng ngược lại, tạo lực tuyến tính. Hệ thống phớt làm kín đảm bảo khí không rò rỉ và duy trì hiệu suất ổn định.

     • Thanh dẫn hướng và bàn trượt: Đây là bộ phận tạo nên sự khác biệt của xi lanh trượt. Thanh dẫn hướng có thể là dạng trục tròn song song hoặc ray trượt vuông. Bàn trượt được gắn trực tiếp với piston, di chuyển theo thanh dẫn hướng. Cơ cấu này giúp thiết bị chịu được mô men xoắn và tải lệch tâm tốt hơn nhiều so với xi lanh thường.

     • Cổng cấp và xả khí: Thiết bị có hai cổng khí để điều khiển chuyển động hai chiều. Khi kết hợp với van điện từ 5/2 hoặc 4/2, hệ thống có thể điều khiển hành trình tiến – lùi chính xác theo chu trình cài đặt.

Nguyên lý hoạt động của xi lanh trượt khí nén

     Nguyên lý hoạt động dựa trên áp suất khí nén được cấp vào buồng piston. Khi khí nén đi vào một đầu của xi lanh, piston sẽ bị đẩy sang phía đối diện. Chuyển động của piston kéo theo bàn trượt di chuyển dọc theo thanh dẫn hướng.

     Khi khí được chuyển sang đầu còn lại, piston di chuyển ngược lại và bàn trượt quay về vị trí ban đầu. Nhờ có cơ cấu dẫn hướng, chuyển động này giữ được tính tuyến tính cao, hạn chế độ rung và tránh hiện tượng xoay trục thường gặp ở xi lanh tiêu chuẩn.

     Trong môi trường công nghiệp, xi lanh trượt thường được tích hợp thêm cảm biến từ để xác định vị trí piston, phục vụ điều khiển bằng PLC hoặc hệ thống tự động hóa.

>>>> Xem thêm: Mua Xy lanh DSBC-40-80-PPVA-N3 chính hãng, giá tốt nhất

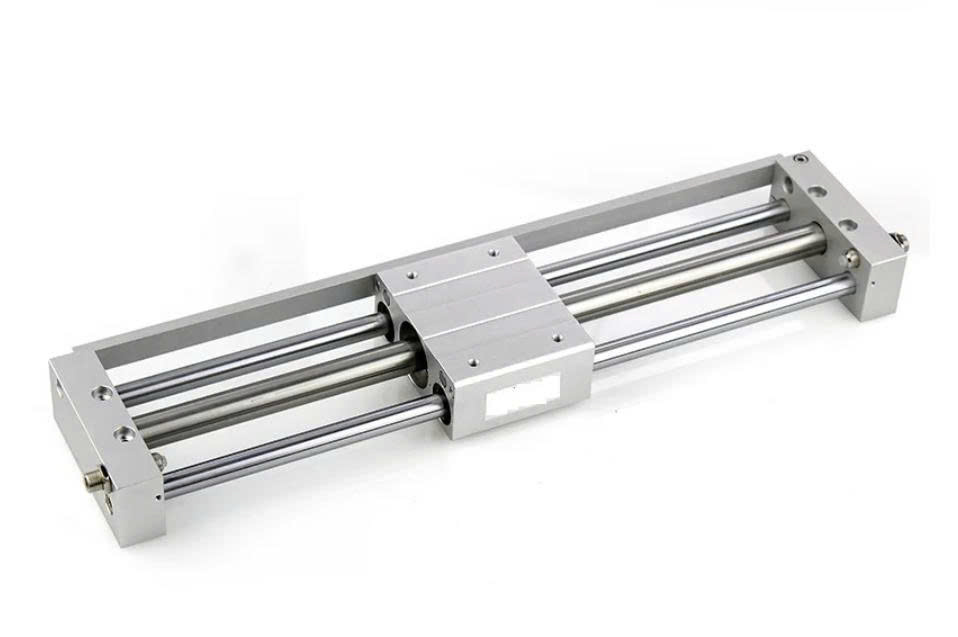

Ứng dụng điển hình trong công nghiệp

     Xi lanh trượt khí nén được sử dụng phổ biến trong các hệ thống tự động hóa yêu cầu chuyển động tuyến tính ổn định, độ chính xác cao và khả năng làm việc lặp lại liên tục.

Dịch chuyển bàn trượt trong máy CNC và máy lắp ráp

     Thiết bị thường dùng để đưa bàn gá hoặc cụm chi tiết di chuyển theo phương ngang với độ chính xác cao, hạn chế rung lắc và đảm bảo vị trí làm việc ổn định trong suốt quá trình gia công hoặc lắp ráp.

Hệ thống gắp – đặt (pick and place) trong dây chuyền sản xuất

     Trong các dây chuyền sản xuất tự động, xi lanh trượt giúp chuyển vị và định vị sản phẩm nhanh, chính xác. Khả năng chịu tải ngang tốt giúp hệ thống vận hành bền bỉ ngay cả khi hoạt động liên tục với tần suất cao.

Dịch chuyển ván gá và cơ cấu làm việc trên máy tự động

     Xi lanh trượt được ứng dụng để đẩy – kéo ván gá, chày đỡ hoặc các cụm cơ cấu trong máy đóng gói, máy dập và thiết bị chế tạo chuyên dụng, đảm bảo chuyển động thẳng, đều và giảm sai số cơ khí.

     Với những ứng dụng này, xi lanh trượt khí nén là giải pháp phù hợp cho các dây chuyền sản xuất hiện đại cần độ ổn định và độ lặp lại cao. Kim Long Phát luôn tư vấn lựa chọn đúng cấu hình theo từng yêu cầu thực tế của khách hàng.

>>>> Xem thêm: Xy lanh DSNU-16-25-PPV-A – Xi lanh Festo chính hãng, hiệu suất cao

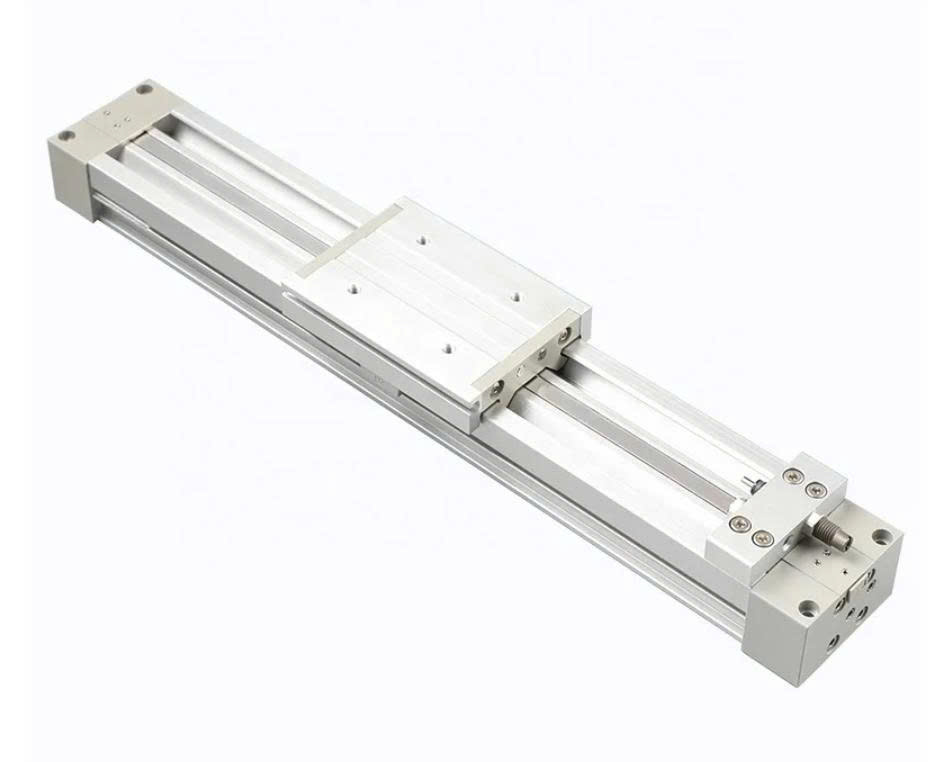

Thông số kỹ thuật cần lưu ý khi lựa chọn

     Khi lựa chọn xi lanh trượt khí nén, cần xác định đúng các thông số làm việc để thiết bị vận hành ổn định và phù hợp với tải thực tế của hệ thống.

          – Đường kính piston là yếu tố quyết định lực đẩy kéo của xi lanh. Các dòng phổ biến hiện nay thường nằm trong khoảng Ø6 mm – Ø63 mm. Việc chọn đúng kích thước phải dựa trên tải trọng, áp suất khí và hệ số an toàn.

          – Hành trình làm việc cần phù hợp với quãng dịch chuyển của cơ cấu máy. Dải hành trình rất linh hoạt, thông dụng từ 5 mm – 1500 mm, đáp ứng từ các chuyển động ngắn trong cơ cấu kẹp – định vị đến các ứng dụng chuyển vị dài.

          – Áp suất làm việc của xi lanh trượt khí nén thường ở mức 0.1 – 0.9 MPa, tối đa 1.2 MPa tùy theo tiêu chuẩn của từng hãng. Áp suất cần được duy trì ổn định thông qua bộ lọc và điều áp để đảm bảo độ bền cho thiết bị.

          – Tốc độ di chuyển của bàn trượt ảnh hưởng trực tiếp đến năng suất, phổ biến trong khoảng 50 – 500 mm/s. Khi yêu cầu tốc độ cao cần kết hợp van tiết lưu và giảm chấn để tránh va đập cuối hành trình.

     Tại Kim Long Phát, chúng tôi luôn hỗ trợ khách hàng tính toán và lựa chọn đúng cấu hình theo tải trọng, hành trình và điều kiện làm việc thực tế, giúp hệ thống vận hành ổn định và tối ưu chi phí đầu tư.

Kim Long Phát – Đơn vị cung cấp xi lanh trượt khí nén uy tín tại TP.HCM

     Kim Long Phát chuyên cung cấp xi lanh trượt khí nén phục vụ cho hệ thống tự động hóa, chế tạo máy và dây chuyền sản xuất công nghiệp tại TP.HCM và trên toàn quốc. Chúng tôi tập trung vào các dòng sản phẩm đạt tiêu chuẩn kỹ thuật, đảm bảo độ ổn định, độ chính xác và khả năng làm việc bền bỉ trong môi trường nhà máy.

     Với kinh nghiệm trong lĩnh vực thiết bị khí nén và tự động hóa, Kim Long Phát hỗ trợ khách hàng lựa chọn đúng model theo tải trọng, hành trình và điều kiện vận hành thực tế. Quy trình báo giá nhanh, tư vấn kỹ thuật rõ ràng và hỗ trợ trong quá trình lắp đặt giúp doanh nghiệp tối ưu chi phí và đảm bảo hệ thống hoạt động hiệu quả lâu dài.

     Kim Long Phát cam kết cung cấp giải pháp xi lanh trượt khí nén phù hợp, đồng hành cùng khách hàng trong quá trình triển khai và vận hành hệ thống.
