Cảm biến quang phản xạ gương là gì?

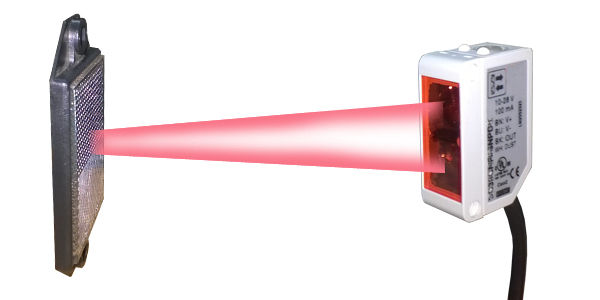

Cảm biến quang phản xạ gương (Retro-reflective Photoelectric Sensor) là một thiết bị điện tử thông minh dùng để phát hiện vật thể thông qua tia sáng. Khác với cảm biến quang khuếch tán hay cảm biến thu-phát độc lập, loại cảm biến này chỉ cần một đầu cảm biến kết hợp với một gương phản xạ (Reflector). Tia sáng từ cảm biến sẽ phát ra, chiếu tới gương và phản xạ ngược trở lại đầu thu tích hợp. Khi một vật cản đi qua, chắn tia sáng, cảm biến sẽ nhận biết và kích hoạt tín hiệu đầu ra, giúp điều khiển các thiết bị tự động khác trong hệ thống.

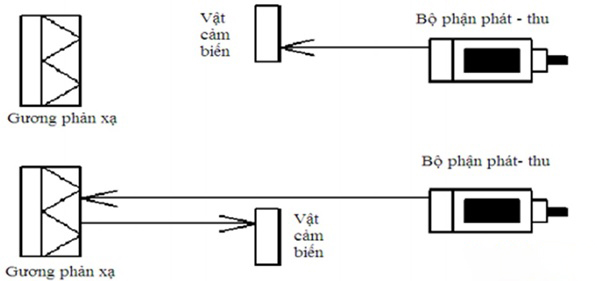

Nguyên lý hoạt động của cảm biến phản xạ gương

Nguyên lý hoạt động của cảm biến quang phản xạ gương khá đơn giản nhưng hiệu quả:

Trạng thái	Mô tả
Không có vật cản	Tia sáng phát ra từ cảm biến chiếu tới gương, phản xạ trở lại cảm biến, cảm biến nhận tín hiệu và duy trì trạng thái bình thường.
Có vật cản	Vật thể chắn giữa cảm biến và gương, tia sáng không phản xạ, cảm biến phát hiện vật thể và gửi tín hiệu đầu ra.

Lưu ý: Tia sáng sử dụng thường là hồng ngoại, LED đỏ hoặc laser, tùy thuộc vào model và nhà sản xuất.

Đặc điểm nổi bật của cảm biến quang phản xạ gương

– Tiết kiệm không gian: Chỉ cần một đầu cảm biến và một gương phản xạ, giảm chi phí lắp đặt và diện tích sử dụng.

– Khoảng cách phát hiện xa: Có thể phát hiện vật thể từ 1 đến 7 mét, vượt trội hơn cảm biến khuếch tán thông thường.

– Lắp đặt dễ dàng: Không cần căn chỉnh phức tạp như loại thu-phát độc lập, chỉ cần đặt cảm biến và gương đúng vị trí.

Ưu điểm của cảm biến quang phản xạ gương

Ưu điểm	Giải thích
Thiết kế gọn nhẹ	Chỉ cần một đầu cảm biến, dễ bố trí trong không gian nhỏ hẹp.
Khoảng cách phát hiện xa	Phát hiện vật thể từ 1 – 7 mét, phù hợp cho nhiều dây chuyền công nghiệp.
Dễ lắp đặt	Không cần căn chỉnh hai đầu như cảm biến thu-phát độc lập.
Ứng dụng rộng rãi	Thích hợp kiểm tra vật thể, đếm sản phẩm, điều khiển đóng gói và tự động hóa.

Ứng dụng cảm biến phản xạ gương trong công nghiệp

Cảm biến quang phản xạ gương được sử dụng phổ biến trong nhiều lĩnh vực sản xuất và tự động hóa, điển hình như:

Lĩnh vực	Ứng dụng thực tế
Sản xuất	Kiểm tra vật thể đi qua băng tải, đếm số lượng sản phẩm, phát hiện lỗi.
Bao bì – Đóng gói	Phát hiện sản phẩm chưa đóng gói, kiểm tra vỏ hộp, đảm bảo chất lượng đóng gói.
Logistics	Đếm kiện hàng, kiểm tra chiều cao hoặc vị trí sản phẩm trong kho.
Tự động hóa	Kích hoạt robot, băng tải, cánh tay cơ khí khi phát hiện vật thể.

Tại sao nên chọn cảm biến quang phản xạ gương?

– Tiết kiệm chi phí và không gian: Không cần nhiều thiết bị, chỉ cần một cảm biến và gương phản xạ.

– Độ bền và chính xác cao: Cảm biến hoạt động ổn định trong môi trường công nghiệp, kháng bụi và nhiệt độ tốt.

– Dễ bảo trì: Khi gặp sự cố, việc kiểm tra và điều chỉnh đơn giản hơn nhiều so với các loại cảm biến khác.

– Linh hoạt trong ứng dụng: Dùng được cho dây chuyền sản xuất, hệ thống đóng gói, băng tải, phân loại hàng hóa, robot tự động.

Các loại cảm biến phản xạ gương phổ biến

– Cảm biến quang phản xạ gương hồng ngoại: Phổ biến, chi phí hợp lý, sử dụng rộng rãi trong công nghiệp nhẹ và vừa.

– Cảm biến quang phản xạ gương LED đỏ: Tín hiệu rõ, khoảng cách phát hiện trung bình 1 – 5 mét.

– Cảm biến quang phản xạ gương laser: Khoảng cách phát hiện xa hơn, lên tới 7 mét, độ chính xác cao, thích hợp dây chuyền công nghiệp nặng hoặc tự động hóa cao.

Lưu ý khi sử dụng cảm biến quang phản xạ gương

– Đảm bảo gương phản xạ được đặt đúng vị trí và sạch sẽ để tránh sai sót trong phát hiện.

– Lựa chọn loại cảm biến phù hợp với môi trường làm việc (bụi, ánh sáng, nhiệt độ).

– Kiểm tra tín hiệu đầu ra để kết nối chính xác với hệ thống điều khiển PLC, băng tải hoặc robot.

Kết luận

Cảm biến quang phản xạ gương là một giải pháp tiết kiệm, hiệu quả và dễ lắp đặt trong công nghiệp và tự động hóa. Nhờ khả năng phát hiện vật thể từ xa, thiết kế gọn nhẹ và lắp đặt nhanh chóng, loại cảm biến này trở thành lựa chọn ưu tiên cho dây chuyền sản xuất, hệ thống đóng gói, logistics và robot tự động.
