Cách lắp đặt Aptomat (CB) chống giật tại nhà an toàn từ A-Z

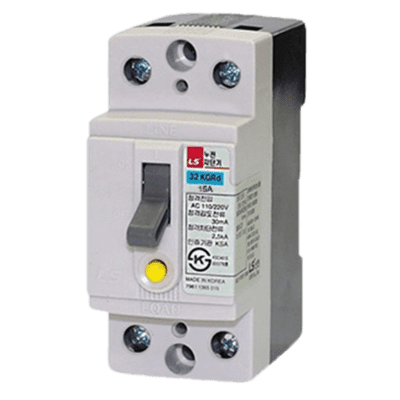

Aptomat chống giật (hay còn gọi là ELCB hoặc RCBO) là thiết bị không thể thiếu để bảo vệ tính mạng con người và phòng chống cháy nổ. Tuy nhiên, việc lắp đặt không đúng kỹ thuật có thể khiến thiết bị mất tác dụng. Hãy cùng Thiết bị điện Kim Long Phát tìm hiểu quy trình lắp đặt chuẩn an toàn ngay dưới đây.

Chuẩn bị trước khi lắp đặt

Để quá trình lắp đặt diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

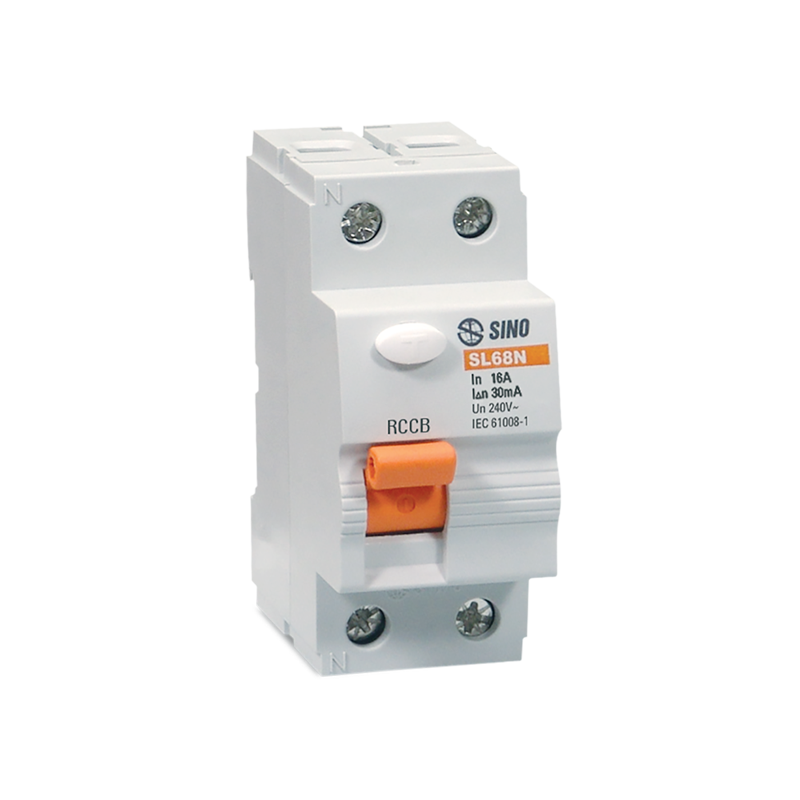

Thiết bị: Aptomat chống giật phù hợp với công suất hệ thống (nên chọn các dòng Panasonic, Schneider hoặc Sino).
Dụng cụ: Tua vít, kìm điện, bút thử điện, băng keo đen cách điện.
Đồ bảo hộ: Găng tay cách điện, giày cao su.

Quy trình 5 bước lắp đặt Aptomat chống giật chuẩn kỹ thuật

Bước 1: Ngắt nguồn điện tổng

Trước khi chạm vào hệ thống, bạn phải ngắt cầu dao tổng hoặc Aptomat nguồn. Sử dụng bút thử điện để kiểm tra lại các đầu dây, đảm bảo hoàn toàn không còn điện chạy qua khu vực lắp đặt.

Bước 2: Bắt cố định Aptomat vào bảng điện

Đặt Aptomat vào vị trí hộp điện hoặc bảng điện. Bạn nên lắp đặt thiết bị chắc chắn, đúng chiều (thường là chữ trên thiết bị phải thuận chiều nhìn). Nếu lắp vào tủ điện, hãy dùng thanh ray để cố định thiết bị không bị xê dịch.

Bước 3: Đấu nối dây điện vào Aptomat

Đây là bước quan trọng nhất, cần sự chính xác tuyệt đối:

Đầu vào (Line): Đấu dây nguồn (dây nóng L và dây trung tính N) vào phía trên của Aptomat theo đúng ký hiệu trên thiết bị.
Đầu ra (Load): Đấu dây dẫn đến các thiết bị điện/phụ tải vào các cực phía dưới.

Lưu ý: Tuyệt đối không được đấu ngược đầu vào và đầu ra, vì điều này sẽ làm hỏng chức năng bảo vệ của CB chống giật.

Bước 4: Kiểm tra và cách điện các mối nối

Dùng tua vít siết chặt các ốc vít tại điểm đấu nối. Mối nối lỏng sẽ gây ra hiện tượng đánh tia lửa điện và làm nóng chảy lớp vỏ nhựa. Nếu cần thiết, hãy quấn thêm băng keo cách điện tại các phần lõi đồng bị hở.

Bước 5: Kiểm tra hoạt động của thiết bị

Đóng điện trở lại và nhấn nút "Test" (thường có chữ T) trên mặt Aptomat.

Nếu Aptomat lập tức ngắt điện: Thiết bị hoạt động tốt.
Nếu Aptomat không ngắt: Cần kiểm tra lại sơ đồ đấu nối hoặc thiết bị có thể đã bị lỗi.

Những lưu ý "sống còn" khi sử dụng CB chống giật

Chọn đúng cường độ dòng điện (Ampe): Tránh chọn Ampe quá thấp gây nhảy CB liên tục hoặc quá cao khiến CB không ngắt khi có sự cố.
Không dùng cho khu vực quá ẩm ướt: Nếu lắp ở nhà tắm, hãy chọn loại có hộp bảo vệ chống nước.
Kiểm tra định kỳ: Nên nhấn nút Test mỗi tháng một lần để đảm bảo mạch điện tử bên trong vẫn hoạt động ổn định.
